Разводная часть ABCD моста веса 15 кН поднята цепью CE, перекинутой через блок E на лебедку K. Точка E находится в вертикальной плоскости CBy. Определить для изображенного на рисунке положения натяжение цепи CE и реакции в точках A и B. Центр тяжести разводной части совпадает с центром прямоугольника ABCD.

Для просмотра изображения в полном размере нажмите на него
Разводная часть ABCD моста веса 15 кН поднята цепью CE, перекинутой через блок E на лебедку K. Точка E находится в вертикальной плоскости CBy

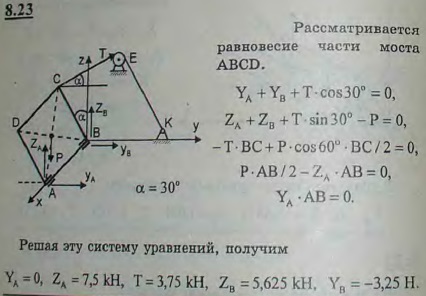

Решение задачи 8.23
(Мещерский И.В.)
