Однородная прямоугольная крышка веса P=400 Н удерживается приоткрытой на 60° над горизонтом противовесом Q. Определить, пренебрегая трением на

Поиск задач

Найти задачу можно, введя ее условие. Если с первого раза не нашли решение на нужное готовое задание, попробуте поиск по другим похожим ключевым фразам из ее условия

Решение задач → Задачи по теоретической механике с решениями

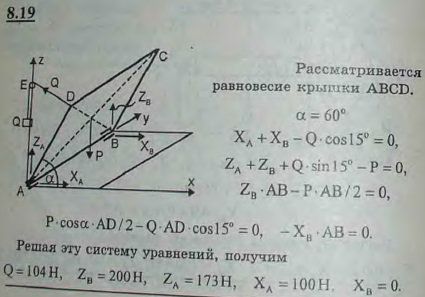

Однородная прямоугольная крышка веса P=400 Н удерживается приоткрытой на 60° над горизонтом противовесом Q. Определить, пренебрегая трением на блоке D, вес Q и реакции шарниров A и B, если блок D укреплен на одной вертикали с A и AD=AC.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 8.19
(Мещерский И.В.)

<< Предыдущее

Следующее >>

8.17 На вал AB ворота намотана веревка, поддерживающая груз Q. Радиус колеса C, насаженного на вал, в шесть раз больше радиуса вала; другие размеры указаны на рисунке. Веревка, намотанная на окружность колеса и натягиваемая грузом P весом 60 Н, сходит с колеса по касательной, наклоненной к горизонту под углом α=30°. Определить вес груза Q, при котором ворот остается в равновесии, а также реакции подшипников A и B, пренебрегая весом вала и трением на блоке D.

8.18 Прямоугольная однородная полка ABCD веса G удерживается в горизонтальном положении тросом EH, составляющим с плоскостью полки угол α. Определить натяжение T троса (весом его пренебречь) и реакции петель A и B, если AK=KB=DE=EC и HK перпендикулярно AB.

8.20 Однородная прямоугольная крышка ABCD ящика может вращаться вокруг горизонтальной оси AB на петлях в точках A и B. Горизонтальная веревка CE, параллельная Ax, удерживает крышку под углом DAx=30°. Определить реакции в петлях, если вес крышки 20 Н.

8.21 Крышка прямоугольного ящика ABCD подперта с одной стороны палочкой DE. Вес крышки 120 Н; AD=AE; угол DAE=60°. Определить реакции шарниров A и B, а также усилие S в палочке, пренебрегая ее весом.
