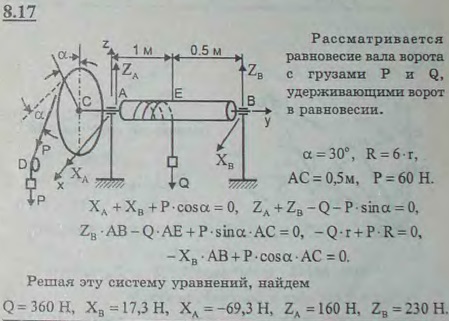

На вал AB ворота намотана веревка, поддерживающая груз Q. Радиус колеса C, насаженного на вал, в шесть раз больше радиуса вала; другие размеры указаны на рисунке. Веревка, намотанная на окружность колеса и натягиваемая грузом P весом 60 Н, сходит с колеса по касательной, наклоненной к горизонту под углом α=30°. Определить вес груза Q, при котором ворот остается в равновесии, а также реакции подшипников A и B, пренебрегая весом вала и трением на блоке D.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 8.17
(Мещерский И.В.)
