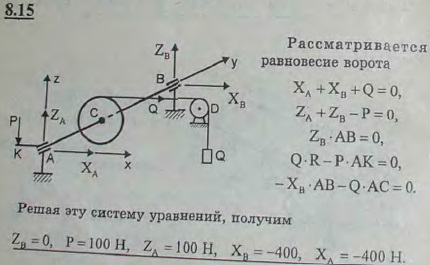

Рабочий удерживает груз Q=800 Н с помощью ворота, схематически изображенного на рисунке; радиус барабана R=5 см; длина рукоятки AK=40 см, AC=CB=50 см. Определить давление P на рукоятку и давления оси ворота на опоры A и B при том положении ворота, когда рукоятка AK горизонтальна; сила P вертикальна.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 8.15
(Мещерский И.В.)

<< Предыдущее

Следующее >>

8.13 На горизонтальный вал, лежащий в подшипниках A и B, действуют: с одной стороны вес тела Q=250 Н, привязанного к шкиву C радиуса 20 см посредством троса, а с другой стороны вес тела P=1 кН, надетого на стержень DE, неизменно скрепленный с валом AB под прямым углом. Даны расстояния: AC=20 см, CD=70 см, BD=10 см. В положении равновесия стержень DE отклонен от вертикали на угол 30°. Определить расстояние l центра тяжести тела P от оси вала AB и реакции подшипников A и B.

8.14 На горизонтальный вал AB насажены зубчатое колесо C радиуса 1 м и шестерня D радиуса 10 см. Другие размеры указаны на рисунке. К колесу C по направлению касательной приложена горизонтальная сила P=100 Н, а к шестерне D, также по касательной, приложена вертикальная сила Q. Определить силу Q и реакции подшипников A и B в положении равновесия.

8.16 С помощью ворота, схематически изображенного на рисунке, удерживается груз Q=1 кН. Радиус барабана R=5 см. Длина рукоятки KD=40 см; AD=30 см; AC=40 см; CB=60 см. Веревка сходит с барабана по касательной, наклоненной к горизонту под углом 60°. Определить давление P на рукоятку и реакции опор A и B при том положении ворота, когда рукоятка KD горизонтальна.

8.17 На вал AB ворота намотана веревка, поддерживающая груз Q. Радиус колеса C, насаженного на вал, в шесть раз больше радиуса вала; другие размеры указаны на рисунке. Веревка, намотанная на окружность колеса и натягиваемая грузом P весом 60 Н, сходит с колеса по касательной, наклоненной к горизонту под углом α=30°. Определить вес груза Q, при котором ворот остается в равновесии, а также реакции подшипников A и B, пренебрегая весом вала и трением на блоке D.
