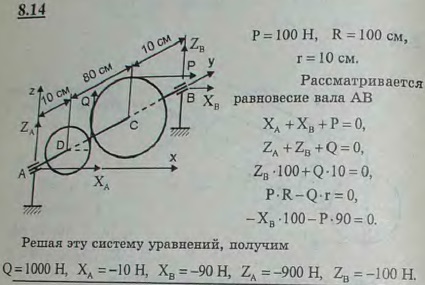

На горизонтальный вал AB насажены зубчатое колесо C радиуса 1 м и шестерня D радиуса 10 см. Другие размеры указаны на рисунке. К колесу C по направлению касательной приложена горизонтальная сила P=100 Н, а к шестерне D, также по касательной, приложена вертикальная сила Q. Определить силу Q и реакции подшипников A и B в положении равновесия.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 8.14
(Мещерский И.В.)
