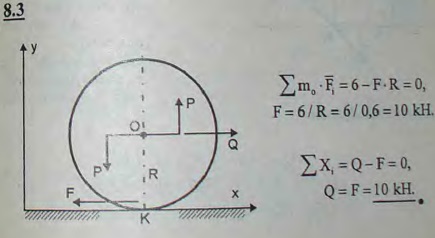

Электродвигатель, помещенный на оси O колесного ската трамвайного вагона, стремится повернуть ось против часовой стрелки, причем величина момента вращающей пары сил (P,P) равна 6 кН*м, а радиус колес 60 см. Определить силу тяги Q колесного ската, предполагая, что он стоит на горизонтальных рельсах. Трением качения пренебречь.

Для просмотра изображения в полном размере нажмите на него
Электродвигатель, помещенный на оси O колесного ската трамвайного вагона, стремится повернуть ось против часовой стрелки, причем величина момента
Решение задачи 8.3
(Мещерский И.В.)
