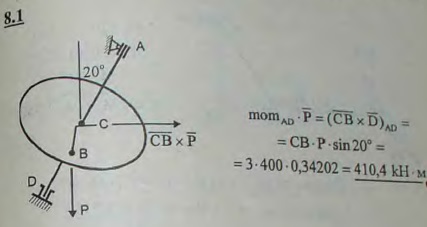

На круглой наклонной площадке, ось которой ACD наклонена к вертикали под углом 20°, укреплено в точке B тело веса 400 Н. Определить момент относительно оси AD, создаваемый силой тяжести тела, если радиус CB=3 м горизонтален.

Для просмотра изображения в полном размере нажмите на него
На круглой наклонной площадке, ось которой ACD наклонена к вертикали под углом 20°, укреплено в точке B тело веса 400 Н. Определить момент относительно

Решение задачи 8.1
(Мещерский И.В.)
