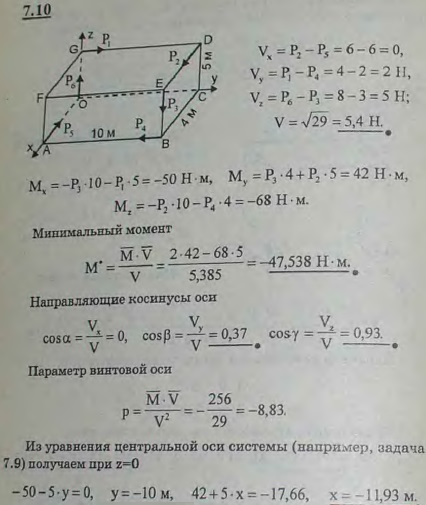

По ребрам прямоугольного параллелепипеда, соответственно равным 10 м, 4 м и 5 м, действуют шесть сил, указанных на рисунке: P1=4 Н, P2=6 Н, P3=3 Н, P4=2 Н, P5=6 Н, P6=8 Н. Привести эту систему сил к каноническому виду и определить координаты x и y точки пересечения центральной винтовой оси с плоскостью Oxy.

Для просмотра изображения в полном размере нажмите на него
По ребрам прямоугольного параллелепипеда, соответственно равным 10 м, 4 м и 5 м, действуют шесть сил, указанных на рисунке: P1=4 Н, P2=6 Н, P3=3
Решение задачи 7.10
(Мещерский И.В.)
