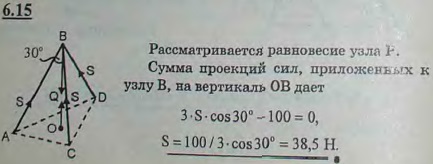

К вершине B треножника ABCD подвешен груз E, вес которого 100 Н. Ножки имеют равную длину, укреплены на горизонтальном полу и образуют между собой равные углы. Определить усилие в каждой из ножек, если известно, что они образуют с вертикалью BE углы в 30°.

Для просмотра изображения в полном размере нажмите на него
К вершине B треножника ABCD подвешен груз E, вес которого 100 Н. Ножки имеют равную длину, укреплены на горизонтальном полу и образуют между
Решение задачи 6.15
(Мещерский И.В.)
