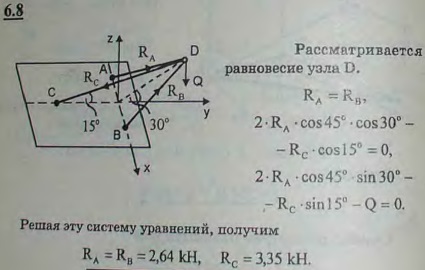

Груз Q веса 1 кН подвешен в точке D, как указано на рисунке. Крепления стержней в точках A, B и D шарнирные. Определить реакции опор A, B и C.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 6.8
(Мещерский И.В.)

<< Предыдущее

Следующее >>

6.6 Определить усилия в тросе AB и в стержнях AC и AD, поддерживающих груз Q веса 180 Н, если AB=170 см, AC=AD=100 см, CD=120 см; CK=KD и плоскость ΔCDA горизонтальна. Крепления стержней в точках A, C и D шарнирные.

6.7 Переносный кран, поднимающий груз Q веса 20 кН, устроен так, как указано на рисунке; AB=AE=AF=2 м; угол EAF=90°, плоскость крана ABC делит прямой двугранный угол EABF пополам. Определить силу P1, сжимающую вертикальную стойку AB, а также силы P2, P3 и P4, растягивающие струну BC и тросы BE и BF, пренебрегая весом частей крана.

6.9 Воздушный шар, удерживаемый двумя тросами, находится под действием ветра. Тросы образуют между собой прямой угол: плоскость, в которой они находятся, составляет с плоскостью горизонта угол 60°. Направление ветра перпендикулярно линии пересечения этих плоскостей и параллельно поверхности земли. Вес шара и заключенного в нем газа 2,5 кН, объем шара 215,4 м3, вес 1 м3 воздуха 13 Н. Определить натяжения T1 и T2 тросов и равнодействующую P сил давления ветра на шар, считая, что линии действия всех сил, приложенных к шару, пересекаются в центре шара.

6.10 На рисунке изображена пространственная ферма, составленная из шести стержней 1, 2, 3, 4, 5, 6. Сила P действует на узел A в плоскости прямоугольника ABCD; при этом ее линия действия составляет с вертикалью CA угол 45°. ΔEAK=ΔFBM. Углы равнобедренных треугольников EAK, FBM и NDB при вершинах A, B и D прямые. Определить усилия в стержнях, если P=1 кН.
