Переносный кран, поднимающий груз Q веса 20 кН, устроен так, как указано на рисунке; AB=AE=AF=2 м; угол EAF=90°, плоскость крана ABC делит прямой двугранный угол EABF пополам. Определить силу P1, сжимающую вертикальную стойку AB, а также силы P2, P3 и P4, растягивающие струну BC и тросы BE и BF, пренебрегая весом частей крана.

Для просмотра изображения в полном размере нажмите на него
Переносный кран, поднимающий груз Q веса 20 кН, устроен так, как указано на рисунке; AB=AE=AF=2 м; угол EAF=90°, плоскость крана ABC делит прямой

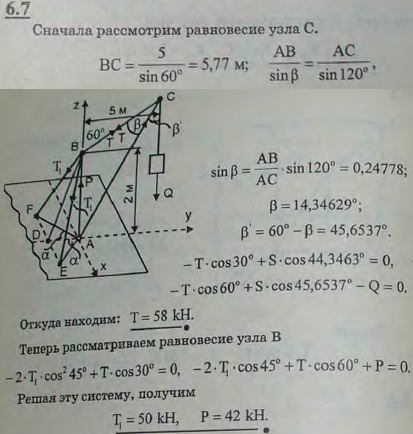

Решение задачи 6.7
(Мещерский И.В.)


<< Предыдущее Следующее >>
6.5 Найти усилия в стержне AB и цепях AC и AD, поддерживающих груз Q веса 420 Н, если AB=145 см, AC=80 см, AD=60 см, плоскость прямоугольника CADE горизонтальна, а плоскости V и W вертикальны. Крепление в точке B шарнирное. 6.6 Определить усилия в тросе AB и в стержнях AC и AD, поддерживающих груз Q веса 180 Н, если AB=170 см, AC=AD=100 см, CD=120 см; CK=KD и плоскость ΔCDA горизонтальна. Крепления стержней в точках A, C и D шарнирные. 6.8 Груз Q веса 1 кН подвешен в точке D, как указано на рисунке. Крепления стержней в точках A, B и D шарнирные. Определить реакции опор A, B и C. 6.9 Воздушный шар, удерживаемый двумя тросами, находится под действием ветра. Тросы образуют между собой прямой угол: плоскость, в которой они находятся, составляет с плоскостью горизонта угол 60°. Направление ветра перпендикулярно линии пересечения этих плоскостей и параллельно поверхности земли. Вес шара и заключенного в нем газа 2,5 кН, объем шара 215,4 м3, вес 1 м3 воздуха 13 Н. Определить натяжения T1 и T2 тросов и равнодействующую P сил давления ветра на шар, считая, что линии действия всех сил, приложенных к шару, пересекаются в центре шара.
