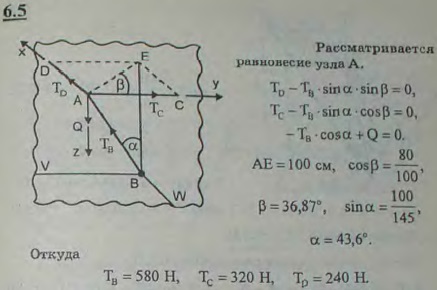

Найти усилия в стержне AB и цепях AC и AD, поддерживающих груз Q веса 420 Н, если AB=145 см, AC=80 см, AD=60 см, плоскость прямоугольника CADE горизонтальна, а плоскости V и W вертикальны. Крепление в точке B шарнирное.

Для просмотра изображения в полном размере нажмите на него
Найти усилия в стержне AB и цепях AC и AD, поддерживающих груз Q веса 420 Н, если AB=145 см, AC=80 см, AD=60 см, плоскость прямоугольника CADE
Решение задачи 6.5
(Мещерский И.В.)


<< Предыдущее Следующее >>
6.3 Груз Q=100 Н поддерживается брусом AO, шарнирно закрепленным в точке A и наклоненным под углом 45° к горизонту, и двумя горизонтальными цепями BO и CO одинаковой длины; ∠CBO=∠BCO=45°. Найти усилие S в брусе и натяжения T цепей. 6.4 Найти усилия S1 и S2 в стержнях AB и AC и усилие T в тросе AD, если дано, что ∠CBA=∠BCA=60°, ∠EAD=30°. Вес груза P равен 300 Н. Плоскость ABC горизонтальна. Крепления стержней в точках A, B и C шарнирные. 6.6 Определить усилия в тросе AB и в стержнях AC и AD, поддерживающих груз Q веса 180 Н, если AB=170 см, AC=AD=100 см, CD=120 см; CK=KD и плоскость ΔCDA горизонтальна. Крепления стержней в точках A, C и D шарнирные. 6.7 Переносный кран, поднимающий груз Q веса 20 кН, устроен так, как указано на рисунке; AB=AE=AF=2 м; угол EAF=90°, плоскость крана ABC делит прямой двугранный угол EABF пополам. Определить силу P1, сжимающую вертикальную стойку AB, а также силы P2, P3 и P4, растягивающие струну BC и тросы BE и BF, пренебрегая весом частей крана.
