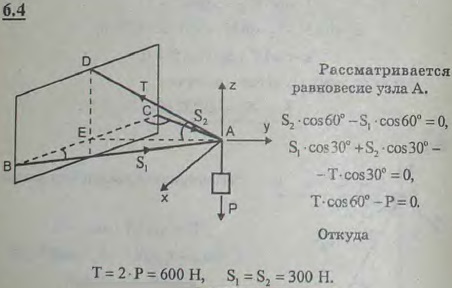

Найти усилия S1 и S2 в стержнях AB и AC и усилие T в тросе AD, если дано, что ∠CBA=∠BCA=60°, ∠EAD=30°. Вес груза P равен 300 Н. Плоскость ABC горизонтальна. Крепления стержней в точках A, B и C шарнирные.

Для просмотра изображения в полном размере нажмите на него
Найти усилия S1 и S2 в стержнях AB и AC и усилие T в тросе AD, если дано, что ∠CBA=∠BCA=60°, ∠EAD=30°. Вес груза P равен 300 Н. Плоскость ABC

Решение задачи 6.4
(Мещерский И.В.)
<< Предыдущее Следующее >>
6.2 Горизонтальные провода телеграфной линии подвешены к телеграфному столбу AB с подкосом AC и составляют угол DAE=90°. Натяжения проводов AD и AE соответственно равны 120 Н и 160 Н. В точке A крепление шарнирное. Найти угол α между плоскостями BAC и BAE, при котором столб не испытывает бокового изгиба, и определить усилие S в подкосе, если он поставлен под углом 60° к горизонту. Весом столба и подкоса пренебречь. 6.3 Груз Q=100 Н поддерживается брусом AO, шарнирно закрепленным в точке A и наклоненным под углом 45° к горизонту, и двумя горизонтальными цепями BO и CO одинаковой длины; ∠CBO=∠BCO=45°. Найти усилие S в брусе и натяжения T цепей. 6.5 Найти усилия в стержне AB и цепях AC и AD, поддерживающих груз Q веса 420 Н, если AB=145 см, AC=80 см, AD=60 см, плоскость прямоугольника CADE горизонтальна, а плоскости V и W вертикальны. Крепление в точке B шарнирное. 6.6 Определить усилия в тросе AB и в стержнях AC и AD, поддерживающих груз Q веса 180 Н, если AB=170 см, AC=AD=100 см, CD=120 см; CK=KD и плоскость ΔCDA горизонтальна. Крепления стержней в точках A, C и D шарнирные.
