Груз Q может скользить по шероховатой вертикальной направляющей AB. К грузу прикреплен трос, несущий груз P. Пренебрегая размером блока D, определить:
1) условие, при котором возможна зона застоя (геометрическое место возможных положений равновесия);
2) условие, при котором верхняя граница зоны застоя находится в положительной части оси y;
3) ординаты границ зоны застоя при Q=5 Н, P=10 Н, f=0,2, OD=10 см;
4) ординаты границ зоны застоя при Q=1,5 Н, P=10 Н, f=0,2, OD=10 см.

Для просмотра изображения в полном размере нажмите на него
Груз Q может скользить по шероховатой вертикальной направляющей AB. К грузу прикреплен трос, несущий груз P. Пренебрегая размером блока D, определить

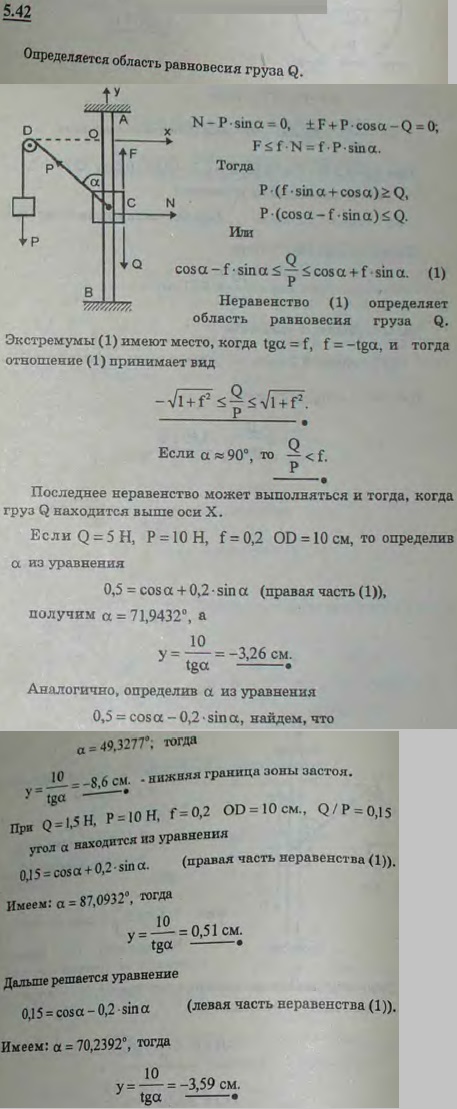

Решение задачи 5.42
(Мещерский И.В.)
<< Предыдущее Следующее >>
5.40 На горизонтальной плоскости лежит шар радиуса R и веса Q. Коэффициент трения скольжения шара о плоскость f, коэффициент трения качения k. При каких условиях горизонтальная сила P, приложенная в центре шара, сообщает ему равномерное качение? 5.41 При взаимодействии с ледяным покровом ледокол рассматривается в равновесии под действием веса судна G, силы поддержания воды D, упора винтов R, а также сил, действующих со стороны льда в точке форштевня K: нормального давления N и максимальной силы трения F. Угол наклона форштевня φ=30°, коэффициент трения f=0,2. Известны значения G=6000 кН, R=200 кН, a=20 м, b=2 м, e=1 м. Пренебрегая дифферентом судна, определить вертикальное давление судна на ледяной покров P, силу поддержания D и расстояние ее от центра тяжести судна l. 6.1 Угловой столб составлен из двух одинаково наклоненных брусьев AB и AC, скрепленных в вершине посредством шарнира. Угол BAC=30°. Столб поддерживает два горизонтальных провода AD и AE, составляющих между собой прямой угол. Натяжение каждого провода равно 1 кН. Определить усилия в брусьях, предполагая, что плоскость BAC делит пополам угол DAE, пренебрегая весом брусьев. 6.2 Горизонтальные провода телеграфной линии подвешены к телеграфному столбу AB с подкосом AC и составляют угол DAE=90°. Натяжения проводов AD и AE соответственно равны 120 Н и 160 Н. В точке A крепление шарнирное. Найти угол α между плоскостями BAC и BAE, при котором столб не испытывает бокового изгиба, и определить усилие S в подкосе, если он поставлен под углом 60° к горизонту. Весом столба и подкоса пренебречь.
