Кронштейн, нагруженный вертикальной силой P=600 Н, прикреплен к стене двумя болтами. Определить затяжку болтов, необходимую для укрепления кронштейна на стене. Коэффициент трения между кронштейном и стеной f=0,3. Для большей осторожности расчет произвести в предположении, что затянут только верхний болт и что болты поставлены с зазором и не должны работать на срез. Дано b/a > f.
Указание. Затяжкой называется усилие, действующее вдоль оси болта. Полная затяжка верхнего болта состоит из двух частей: первая устраняет возможность отрыва кронштейна и опрокидывания его вокруг нижнего болта, вторая обеспечивает то нормальное давление верхней части кронштейна на стену, которое вызывает необходимую силу трения.

Для просмотра изображения в полном размере нажмите на него

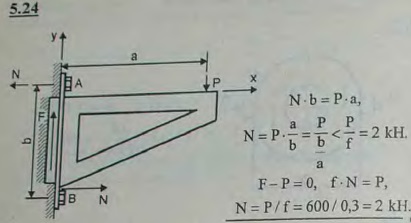

Кронштейн, нагруженный вертикальной силой P=600 Н, прикреплен к стене двумя болтами. Определить затяжку болтов, необходимую для укрепления кронштейна

Решение задачи 5.24
(Мещерский И.В.)
