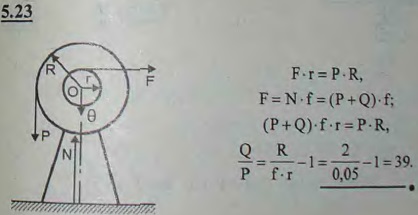

Цилиндрический вал веса Q и радиуса R приводится во вращение грузом, подвешенным к нему на веревке; вес груза равен P. Радиус шипов вала r=R/2. Коэффициент трения в подшипниках равен 0,05. Определить, при каком отношении веса Q к весу P груза последний опускается равномерно.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 5.23
(Мещерский И.В.)
