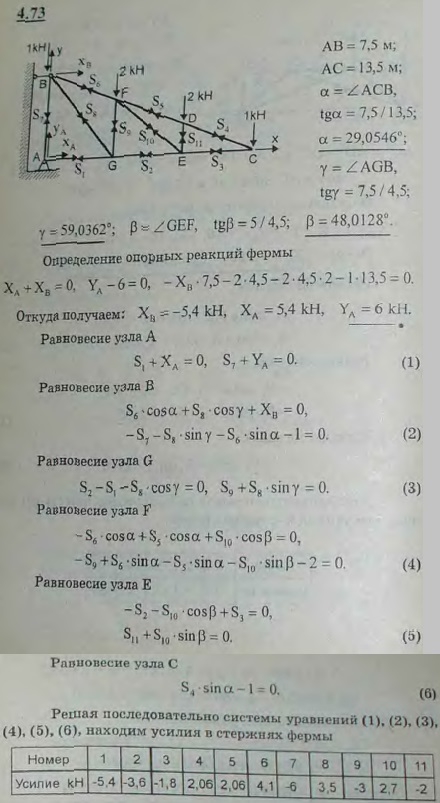

Определить опорные реакции и усилия в стержнях навесной фермы, изображенной вместе с действующими на нее силами на рисунке.

Для просмотра изображения в полном размере нажмите на него
Определить опорные реакции и усилия в стержнях навесной фермы, изображенной вместе с действующими на нее силами на рисунке.
Решение задачи 4.73
(Мещерский И.В.)
