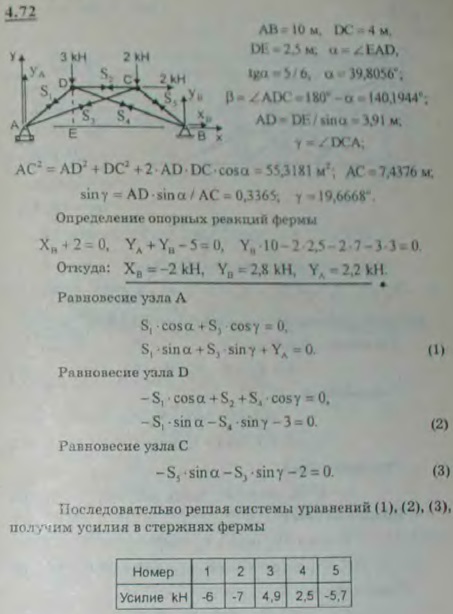

Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с приложенными к нему силами на рисунке. Стержни 3 и 4 не соединены шарниром в точке их пересечения.

Для просмотра изображения в полном размере нажмите на него
Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с приложенными к нему силами на рисунке. Стержни 3 и 4 не соединены
Решение задачи 4.72
(Мещерский И.В.)
