Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с действующими на него силами на рисунке. Как в этой, так и в следующих задачах ось Ox направлена по горизонтальной прямой AB вправо, а ось Oy-по вертикали вверх.

Для просмотра изображения в полном размере нажмите на него

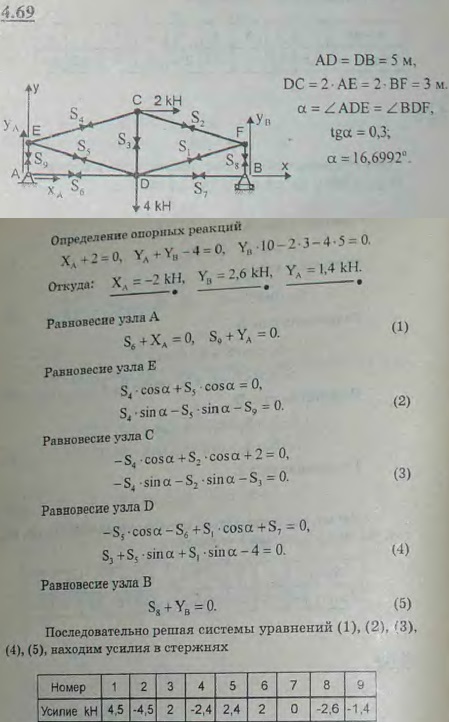

Определить опорные реакции и усилия в стержнях сооружения, изображенного вместе с действующими на него силами на рисунке. Как в этой, так и в
Решение задачи 4.69
(Мещерский И.В.)
