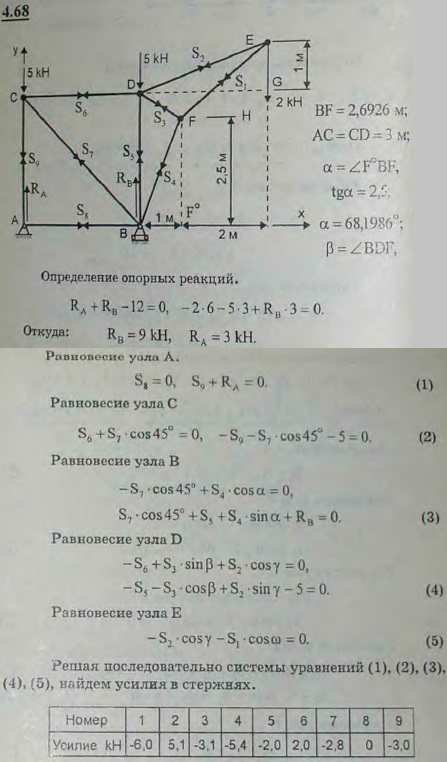

Определить опорные реакции и усилия в стержнях фермы крана, изображенного вместе с приложенными к нему силами на рисунке.

Для просмотра изображения в полном размере нажмите на него
Определить опорные реакции и усилия в стержнях фермы крана, изображенного вместе с приложенными к нему силами на рисунке.
Решение задачи 4.68
(Мещерский И.В.)
