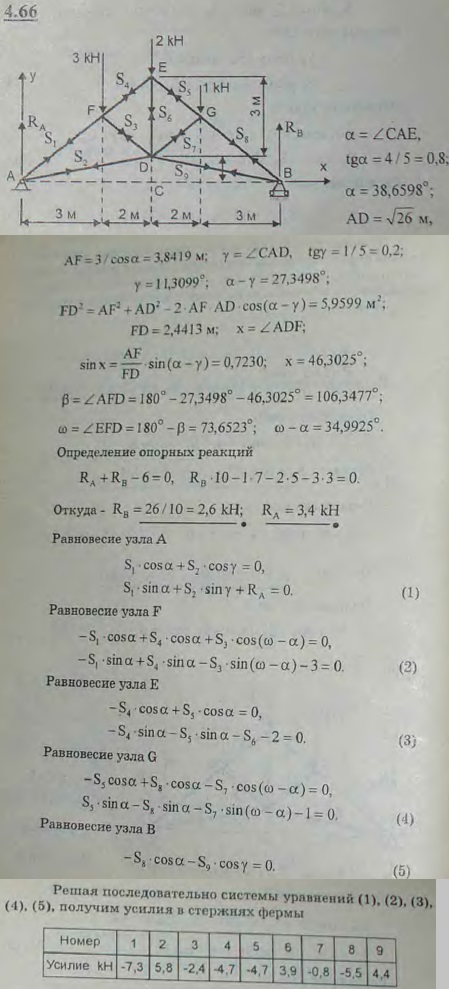

Определить опорные реакции и усилия в стержнях стропильной фермы, изображенной вместе с приложенными к ней силами на рисунке.

Для просмотра изображения в полном размере нажмите на него
Определить опорные реакции и усилия в стержнях стропильной фермы, изображенной вместе с приложенными к ней силами на рисунке.
Решение задачи 4.66
(Мещерский И.В.)


<< Предыдущее Следующее >>
4.64 Рука механизма робота-манипулятора удерживает в равновесии груз, масса которого mD=15 кг. Пружина разгрузочного устройства, предназначенного для уменьшения нагрузки на привод, действует на первое звено силой F=3000 Н, приложенной на расстоянии AE=0,2 м от шарнира A. Найти моменты сил в шарнирах. Длины звеньев: l1=0,8 м, l2=0,5 м, l3=0,3 м. Массы звеньев: m1=40 кг, m2=25 кг, m3=15 кг. Звенья считать однородными стержнями. 4.65 Определить опорные реакции и усилия в стержнях крана, изображенного на рисунке, при нагрузке в 8 кН. Весом стержня пренебречь. 4.67 Определить опорные реакции и усилия в стержнях пильчатой фермы, изображенной вместе с действующими на нее силами на рисунке. 4.68 Определить опорные реакции и усилия в стержнях фермы крана, изображенного вместе с приложенными к нему силами на рисунке.
