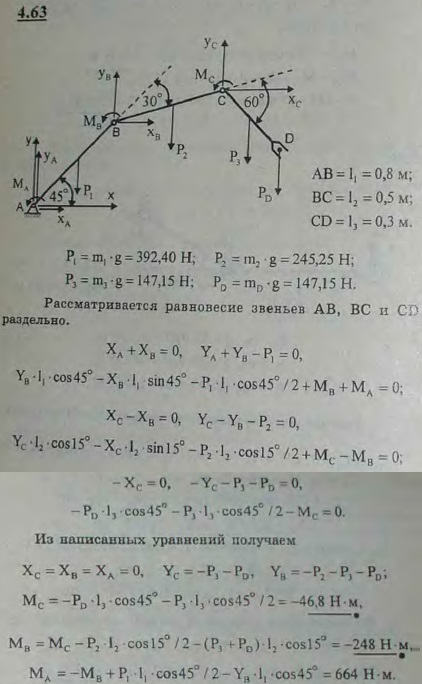

Механизм робота-манипулятора в положении равновесия расположен в вертикальной плоскости. Длины звеньев: l1=0,8 м, l2=0,5 м, l3=0,3 м. Массы звеньев: m1=40 кг, m2=25 кг, m3=15 кг. Найти моменты сил приводов в шарнирах, если рука CD манипулятора несет груз, масса которого mD=15 кг. Звенья считать однородными стержнями.

Для просмотра изображения в полном размере нажмите на него
Механизм робота-манипулятора в положении равновесия расположен в вертикальной плоскости. Длины звеньев: l1=0,8 м, l2=0,5 м, l3=0,3 м. Массы звеньев
Решение задачи 4.63
(Мещерский И.В.)
