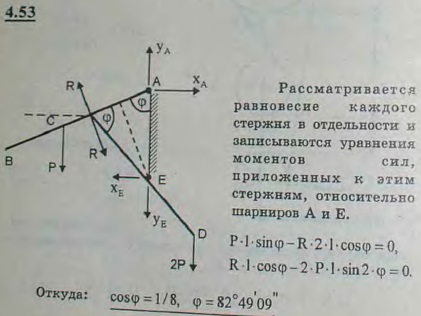

Однородный стержень AB длины 2l и веса P может вращаться вокруг горизонтальной оси на конце A стержня. Он опирается на однородный стержень CD той же длины 2l, который может вращаться вокруг горизонтальной оси, проходящей через его середину E. Точки A и E лежат на одной вертикали на расстоянии AE=l. К концу D подвешен груз Q=2P. Определить угол φ, образуемый стержнем AB с вертикалью в положении равновесия, пренебрегая трением.

Для просмотра изображения в полном размере нажмите на него
Однородный стержень AB длины 2l и веса P может вращаться вокруг горизонтальной оси на конце A стержня. Он опирается на однородный стержень CD
Решение задачи 4.53
(Мещерский И.В.)
