Натяжение приводного ремня, осуществляемое при помощи ломаного рычага AO2O1 и натяжного ролика O1, равно по ту и другую сторону ролика P Н. Найти величину груза Q при равновесии системы, если дано: ∠AO2O1=90°, D=55 см, d=15 см, l1=35 см, l2=15 см, l3=45 см, P=18 Н.

Для просмотра изображения в полном размере нажмите на него
Натяжение приводного ремня, осуществляемое при помощи ломаного рычага AO2O1 и натяжного ролика O1, равно по ту и другую сторону ролика P Н. Найти

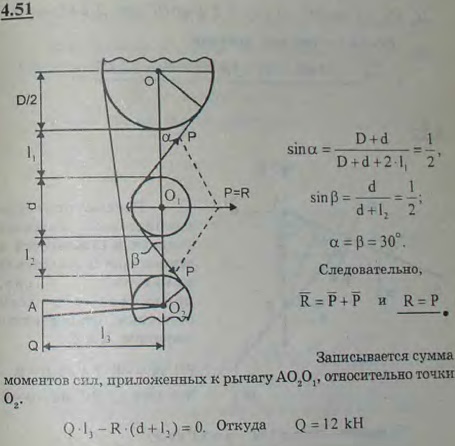

Решение задачи 4.51
(Мещерский И.В.)


<< Предыдущее Следующее >>
4.49 Цепь OO1 самозахватывающего грузы приспособления соединена шарниром O со стержнями OC=OD=60 см. Стержни соединены шарнирами же с двумя равными ломаными рычагами CAE и DBF, которые могут вращаться вокруг точек A и B соединительного стержня GH. В шарнирах E и F особые колодки удерживают груз Q=10 кН трением. Расстояние точки E от стержня GH равно EL=50 см, а расстояние ее от стержня OC равно EN=1 м. Высота треугольника COD равна OK=10 см. Найти силу, растягивающую соединительный стержень GH, пренебрегая весом частей механизма. 4.50 Определить реакции шарниров A, C, D, E и H в стержневой системе, изображенной на рисунке, если CE=EH=HD и AC=CB. 4.52 Груз P веса 4,8 кН удерживается на гладкой наклонной плоскости посредством веревки, параллельной плоскости и намотанной на неподвижный вал лебедки ABC. Угол наклона плоскости к горизонту 60°. Вес лебедки Q=2,4 кН, ее центр тяжести находится на прямой CO; лебедка опирается в точке A на гладкий пол, а в точке B прикреплена к полу болтом. Найти опорные реакции, пренебрегая расстоянием веревки от плоскости. 4.53 Однородный стержень AB длины 2l и веса P может вращаться вокруг горизонтальной оси на конце A стержня. Он опирается на однородный стержень CD той же длины 2l, который может вращаться вокруг горизонтальной оси, проходящей через его середину E. Точки A и E лежат на одной вертикали на расстоянии AE=l. К концу D подвешен груз Q=2P. Определить угол φ, образуемый стержнем AB с вертикалью в положении равновесия, пренебрегая трением.
