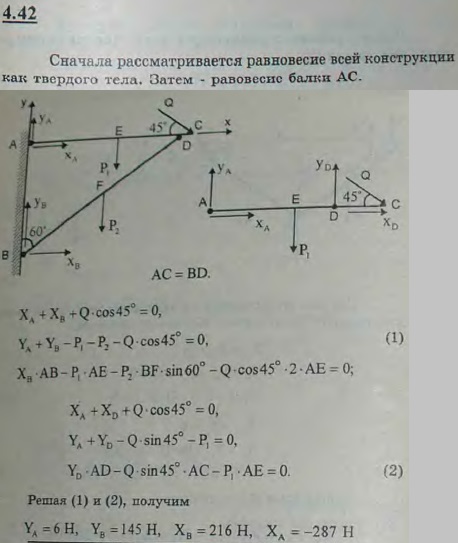

Два стержня AC и BD одинаковой длины шарнирно соединены в точке D и так же прикреплены к вертикальной стене в точках A и B. Стержень AC расположен горизонтально, стержень BD образует угол 60° с вертикальной стеной. Стержень AC в точке E нагружен вертикальной силой P1=40 Н и в точке C силой Q=100 Н, наклоненной к горизонту под углом 45°. Стержень BD в точке F нагружен вертикальной силой P2=40 Н. Дано: AE=EC, BF=FD. Определить реакции шарниров A и B.

Для просмотра изображения в полном размере нажмите на него
Два стержня AC и BD одинаковой длины шарнирно соединены в точке D и так же прикреплены к вертикальной стене в точках A и B. Стержень AC расположен
Решение задачи 4.42
(Мещерский И.В.)


<< Предыдущее Следующее >>
4.40 Груз P=25 Н подвешен к концу горизонтального бруса AB. Вес бруса Q=10 Н и приложен в точке E. Брус прикреплен к стенке посредством шарнира A и подперт стержнем CD, с которым скреплен тоже посредством шарнира. Весом стержня CD пренебрегаем. Размеры указаны на рисунке. Определить реакции шарниров A и C. 4.41 Два однородных бруса одинаковой длины соединены шарнирно в точке C, а в точках A и B также шарнирно прикреплены к опорам. Вес каждого бруса равен P. В точке C подвешен груз Q. Расстояние AB=d. Расстояние точки С до горизонтальной прямой AB равно b. Определить реакции шарниров A и B. 4.43 Подвеска состоит из двух балок AB и CD, соединенных шарнирно в точке D и прикрепленных к потолку шарнирами A и C. Вес балки AB равен 60 Н и приложен в точке E. Вес балки CD равен 50 Н и приложен в точке F. В точке B к балке AB приложена вертикальная сила P=200 Н. Определить реакции в шарнирах A и C, если заданы следующие размеры: AB=1 м; CD=0,8 м; AE=0,4 м; CF=0,4 м; углы наклона балок AB и CD к горизонту соответственно равны: α=60° и β=45°. 4.44 Горизонтальная балка AB длины 2 м, прикрепленная к вертикальному столбу AC в точке A и подпертая подкосом DE, несет на конце груз Q веса 500 Н; столб AC укреплен подкосом FG, причем AE=CG=1 м; подкосы DE и FG наклонены под углом 45° к горизонту. Найти усилия SE и SF в подкосах DE и FG и реакцию грунта в точке C, предполагая, что крепления шарнирные, и пренебрегая весом балки, столба и подкосов.
