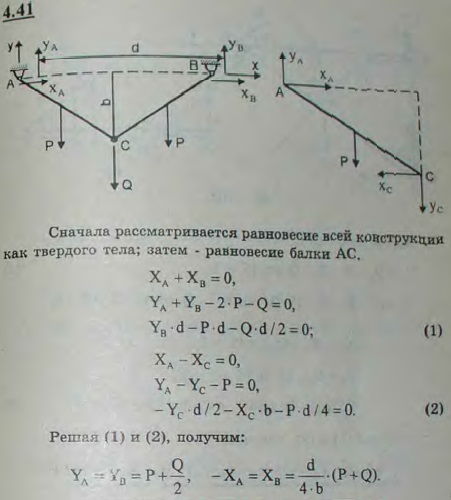

Два однородных бруса одинаковой длины соединены шарнирно в точке C, а в точках A и B также шарнирно прикреплены к опорам. Вес каждого бруса равен P. В точке C подвешен груз Q. Расстояние AB=d. Расстояние точки С до горизонтальной прямой AB равно b. Определить реакции шарниров A и B.

Для просмотра изображения в полном размере нажмите на него
Два однородных бруса одинаковой длины соединены шарнирно в точке C, а в точках A и B также шарнирно прикреплены к опорам. Вес каждого бруса равен

Решение задачи 4.41
(Мещерский И.В.)
