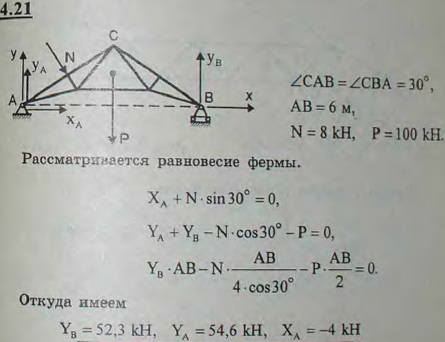

Симметричная стропильная ферма ABC у одного конца шарнирно укреплена в неподвижной точке A, а у другого конца B опирается катками на гладкую горизонтальную плоскость. Вес фермы 100 кН. Сторона AC находится под равномерно распределенным, перпендикулярным ей давлением ветра; равнодействующая сил давления ветра равна 8 кН. Длина AB=6 м, угол CAB=30°. Определить опорные реакции.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 4.21
(Мещерский И.В.)

<< Предыдущее

Следующее >>

4.19 Кран для подъема тяжестей состоит из балки AB, нижний конец которой соединен со стеной шарниром A, а верхний удерживается горизонтальным тросом BC. Определить натяжение T троса BC и давление на опору A, если известно, что вес груза P=2 кН, вес балки AB равен 1 кН и приложен в середине балки, а угол α=45°.

4.20 Кран имеет шарниры в точках A, B и D, причем AB=AD=BD=8 м. Центр тяжести фермы крана находится на расстоянии 5 м от вертикали, проходящей через точку A. Вылет крана, считая от точки A, при этом равен 15 м. Поднимаемый груз весит 200 кН; вес фермы P=120 кН. Определить опорные реакции и натяжение стержня BD для указанного положения крана

4.22. Арочная ферма имеет неподвижный опорный шарнир в точке A, в точке B-подвижную гладкую опору, плоскость которой наклонена к горизонту под углом 30°. Пролет AB=20 м. Центр тяжести фермы, вес которой вместе со снеговой нагрузкой равен 100 кН, находится в точке C, расположенной над серединой пролета AB. Равнодействующая сил давления ветра F равна 20 кН и направлена параллельно AB, линия ее действия отстоит от AB на 4 м. Определить опорные реакции.
