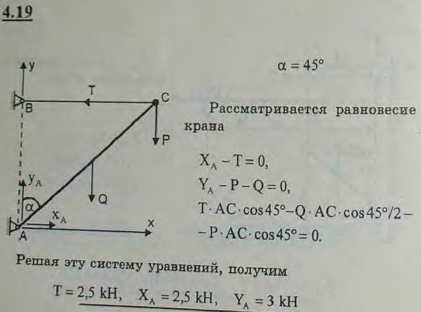

Кран для подъема тяжестей состоит из балки AB, нижний конец которой соединен со стеной шарниром A, а верхний удерживается горизонтальным тросом BC. Определить натяжение T троса BC и давление на опору A, если известно, что вес груза P=2 кН, вес балки AB равен 1 кН и приложен в середине балки, а угол α=45°.

Для просмотра изображения в полном размере нажмите на него
Кран для подъема тяжестей состоит из балки AB, нижний конец которой соединен со стеной шарниром A, а верхний удерживается горизонтальным тросом

Решение задачи 4.19
(Мещерский И.В.)
