На подъемной однородной лестнице длины 6 м и веса 2,4 кН, которая может вращаться вокруг горизонтальной оси A и наклонена под углом 60° к горизонту, в точке D стоит человек веса 0,8 кН на расстоянии 2 м от конца B. Y конца B лестница поддерживается веревкой BC, наклоненной под углом 75° к горизонту. Определить натяжение T веревки и реакцию A оси.

Для просмотра изображения в полном размере нажмите на него

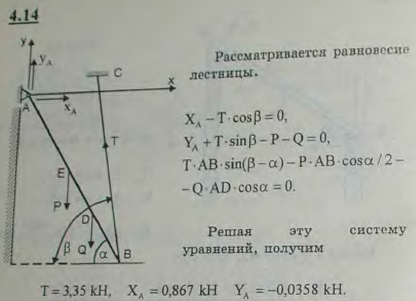

Решение задачи 4.14
(Мещерский И.В.)

<< Предыдущее

Следующее >>

4.12. Стропила односкатной крыши состоят из бруса AB, у верхнего конца B свободно лежащего на гладкой опоре, а нижним концом A упирающегося в стену. Наклон крыши tg α=0,5; на брус AB приходится вертикальная нагрузка 9 кН, приложенная в середине бруса. Определить реакции опор в точках A и B.

4.13 К гладкой стене прислонена однородная лестница AB под углом 45° к горизонту; вес лестницы 200 Н; в точке D на расстоянии, равном 1/3 длины лестницы, от нижнего конца находится человек веса 600 Н. Найти силы давления лестницы на опору A и на стену.

4.15 Однородная балка AB веса P=100 Н прикреплена к стене шарниром A и удерживается под углом 45° к вертикали при помощи троса, перекинутого через блок и несущего груз G. Ветвь BC троса образует с вертикалью угол 30°. В точке D к балке подвешен груз Q веса 200 Н. Определить вес груза G и реакцию шарнира A, пренебрегая трением на блоке, если BD=1/4 AB.

4.16 Шлюпка висит на двух шлюпбалках, причем вес ее, равный 9,6 кН, распределяется между ними поровну. Шлюпбалка ABC нижним полу-шаровым концом опирается на подпятник A и на высоте 1,8 м над ним свободно проходит через подшипник B; вылет шлюпбалки равен 2,4 м. Пренебрегая весом шлюпбалки, определить силы давления ее на опоры A и B.
