Консольный мост состоит из трех частей: AC, CD и DF, из которых крайние опираются каждая на две опоры. Размеры соответственно равны: AC=DF=70 м, CD=20 м, AB=EF=50 м. Погонная нагрузка на мост равна 60 кН/м. Найти давления на опоры A и B, производимые этой нагрузкой.

Для просмотра изображения в полном размере нажмите на него

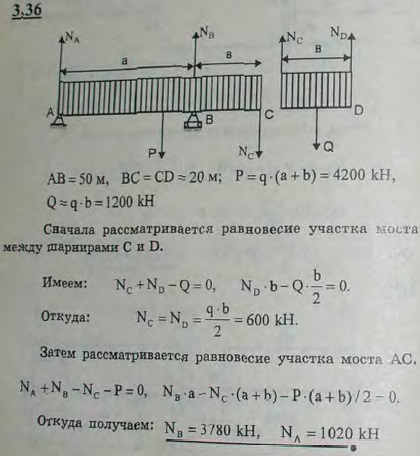

Консольный мост состоит из трех частей: AC, CD и DF, из которых крайние опираются каждая на две опоры. Размеры соответственно равны: AC=DF=70
Решение задачи 3.36
(Мещерский И.В.)


<< Предыдущее Следующее >>
3.34. Для измерения больших усилий Q устроена система двух неравноплечих рычагов ABC и EDF, соединенных между собой тяжем CD. В точках B и E имеются неподвижные опоры. По рычагу EDF может передвигаться груз P веса 125 Н. Сила Q, приложенная в точке A, уравновешивается этим грузом, помещенным на расстоянии l от точки D. На какую длину x надо передвинуть для сохранения равновесия груз P при увеличении силы Q на 10 кН, если указанные на рисунке размеры соответственно равны: a=3,3 мм, b=660 мм, c=50 мм? 3.35. Балка AB длины 4 м, веса 2 кН может вращаться вокруг горизонтальной оси A и опирается концом B на другую балку CD длины 3 м, веса 1,6 кН, которая подперта в точке E и соединена со стеной шарниром D. В точках M и N помещены грузы по 0,8 кН каждый. Расстояния: AM=3 м, ED=2 м, ND=1 м. Определить опорные реакции. 3.37. Консольный мост состоит из главной фермы AB и двух боковых ферм AC и BD. Собственный вес, приходящийся на погонный метр фермы AB, равен 15 кН, а для ферм AC и BD равен 10 кН. Определить реакции всех опор в тот момент, когда весь правый пролет FD занят поездом, вес которого можно заменить равномерно распределенной по пролету FD нагрузкой интенсивности 30 кН на погонный метр. Размеры соответственно равны: AC=BD=20 м; AE=BF=15 м; EF=50 м. 3.38. Для осмотра на плаву днища понтона водоизмещением D=2000 кН его носовая оконечность поднимается краном грузоподъемности P=750 кН. Принимая удельный вес воды γ=10 кН/м3, определить наибольший подъем днища над уровнем воды h, если понтон имеет форму прямоугольного параллелепипеда длины L=20 м, ширины B=10 м. Центр тяжести понтона C лежит посередине его длины. Точка K крепления троса подъемного крана и центр тяжести C находится на одинаковом расстоянии от днища понтона. (Водоизмещение судна численно равно его весу.)
