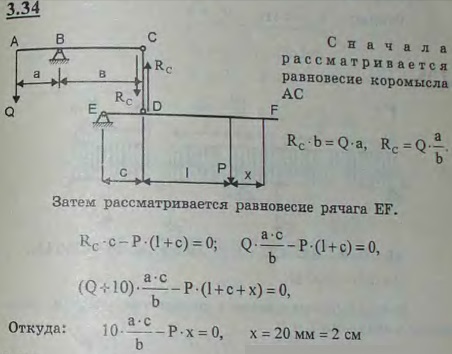

Для измерения больших усилий Q устроена система двух неравноплечих рычагов ABC и EDF, соединенных между собой тяжем CD. В точках B и E имеются неподвижные опоры. По рычагу EDF может передвигаться груз P веса 125 Н. Сила Q, приложенная в точке A, уравновешивается этим грузом, помещенным на расстоянии l от точки D. На какую длину x надо передвинуть для сохранения равновесия груз P при увеличении силы Q на 10 кН, если указанные на рисунке размеры соответственно равны: a=3,3 мм, b=660 мм, c=50 мм?

Для просмотра изображения в полном размере нажмите на него
Для измерения больших усилий Q устроена система двух неравноплечих рычагов ABC и EDF, соединенных между собой тяжем CD. В точках B и E имеются
Решение задачи 3.34
(Мещерский И.В.)
