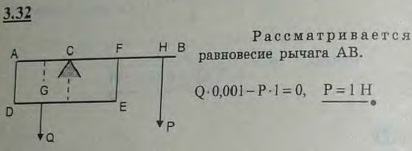

Дифференциальный рычаг состоит из стержня AB, имеющего неподвижную опорную призму в точке C, и перекладины DE, соединенной с рычагом AB посредством шарнирных серег AD и EF. Груз Q=1 кН подвешен к перекладине в точке G посредством призмы. Расстояние между вертикалями, проведенными через точки C и G, равно 1 мм. Определить вес гири P, которую нужно подвесить к рычагу AB в точке H на расстоянии CH=1 м для того, чтобы уравновесить груз Q. Трением пренебречь.

Для просмотра изображения в полном размере нажмите на него
Дифференциальный рычаг состоит из стержня AB, имеющего неподвижную опорную призму в точке C, и перекладины DE, соединенной с рычагом AB посредством
Решение задачи 3.32
(Мещерский И.В.)
