Железнодорожный кран опирается на рельсы, расстояние между которыми равно 1,5 м. Вес тележки крана равен 30 кН, центр тяжести ее находится в точке A, лежащей на линии KL пересечения плоскости симметрии тележки с плоскостью рисунка. Вес лебедки B крана равен 10 кН, центр тяжести ее лежит в точке C на расстоянии 0,1 м от прямой KL. Вес противовеса D равен 20 кН, центр тяжести его лежит в точке E на расстоянии 1 м от прямой KL. Вес укосины FG равен 5 кН, и центр тяжести ее находится в точке H на расстоянии 1 м от прямой KL. Вылет крана LM=2 м. Определить наибольший груз Q, который не опрокинет крана.

Для просмотра изображения в полном размере нажмите на него
Железнодорожный кран опирается на рельсы, расстояние между которыми равно 1,5 м. Вес тележки крана равен 30 кН, центр тяжести ее находится в

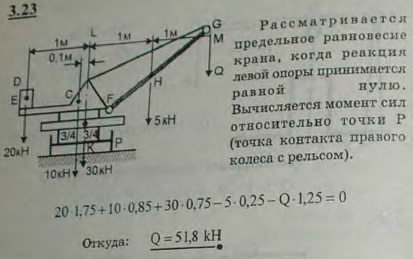

Решение задачи 3.23
(Мещерский И.В.)


<< Предыдущее Следующее >>
3.21. Предохранительный клапан A парового котла соединен стержнем AB с однородным рычагом CD длины 50 см и веса 10 Н, который может вращаться вокруг неподвижной оси C; диаметр клапана d=6 см, плечо BC=7 см. Какой груз Q нужно подвесить к концу D рычага для того, чтобы клапан сам открывался при давлении в котле, равном 1100 кПа? 3.22. Несколько одинаковых однородных плит длины 2l сложены так, что часть каждой плиты выступает над плитой нижележащей. Определить предельные длины выступающих частей, при которых плиты будут находиться в равновесии. 3.24. Центр тяжести передвижного рельсового крана, вес которого (без противовеса) равен P1=500 кН, находится в точке C, расстояние которой от вертикальной плоскости, проходящей через правый рельс, равно 1,5 м. Крановая тележка рассчитана на подъем груза P2=250 кН; вылет ее равен 10 м. Определить наименьший вес Q и наибольшее расстояние x центра тяжести противовеса от вертикальной плоскости, проходящей через левый рельс B так, чтобы кран не опрокинулся при всех положениях тележки как нагруженной, так и ненагруженной. Собственным весом тележки пренебречь. 3.25. Кран для загрузки материалов в мартеновскую печь состоит из лебедки A, ходящей на колесах по рельсам, уложенным на балках передвижного моста B. К нижней части лебедки прикреплена опрокинутая колонна D, служащая для укрепления лопаты C. Какой вес P должна иметь лебедка с колонной, чтобы груз Q=15 кН, помещенный на лопате на расстоянии 5 м от вертикальной оси OA лебедки, не опрокидывал ее? Центр тяжести лебедки расположен на оси OA; расстояние каждого колеса от оси OA равно 1 м
