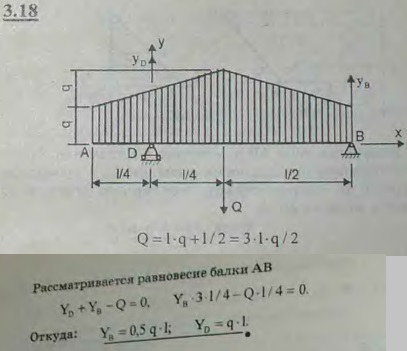

Балка AB длины l м несет распределенную нагрузку, показанную на рисунке. Интенсивность нагрузки равна q Н/м на концах A и B балки и 2q Н/м в середине балки. Пренебрегая весом балки, найти реакции опор D и B

Для просмотра изображения в полном размере нажмите на него
Балка AB длины l м несет распределенную нагрузку, показанную на рисунке. Интенсивность нагрузки равна q Н/м на концах A и B балки и 2q Н/м в
Решение задачи 3.18
(Мещерский И.В.)


<< Предыдущее Следующее >>
3.16. На двухконсольную горизонтальную балку действует пара сил (P, P), на левую консоль-равномерно распределенная нагрузка интенсивности q, а в точке D правой консоли-вертикальная нагрузка Q. Определить реакции опор, если P=1 кН, Q=2 кН, q=2 кН/м, a=0,8 м 3.17. На балке AB длины 10 м уложен путь для подъемного крана. Вес крана равен 50 кН, и центр тяжести его находится на оси CD; вес груза P равен 10 кН; вес балки AB равен 30 кН; вылет крана KL=4 м; расстояние AC=3 м. Найти опорные реакции в точках A и B для такого положения крана, когда стрелка крана DL находится в одной вертикальной плоскости с балкой AB. 3.19. Горизонтальная балка AC, опертая в точках B и C, несет между опорами B и C равномерно распределенную нагрузку интенсивности q Н/м; на участке AB интенсивность нагрузки уменьшается по линейному закону до нуля. Найти реакции опор B и C, пренебрегая весом балки. 3.20. Прямоугольный щит AB ирригационного канала может вращаться относительно оси O. Если уровень воды невысок, щит закрыт, но, когда вода достигает некоторого уровня H, щит поворачивается вокруг оси и открывает канал. Пренебрегая трением и весом щита, определить высоту H, при которой открывается щит.
