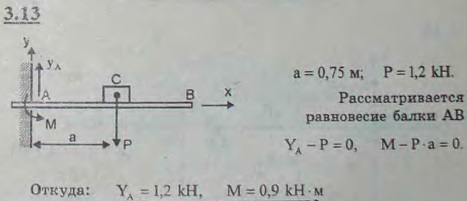

Горизонтальная балка заделана одним концом в стену, а на другом конце поддерживает подшипник вала. От веса вала, шкивов и подшипника балка испытывает вертикальную нагрузку Q, равную 1,2 кН. Пренебрегая весом балки и считая, что нагрузка Q действует на расстоянии a=0,75 м от стены, определить реакции заделки

Для просмотра изображения в полном размере нажмите на него
Горизонтальная балка заделана одним концом в стену, а на другом конце поддерживает подшипник вала. От веса вала, шкивов и подшипника балка испытывает
Решение задачи 3.13
(Мещерский И.В.)
