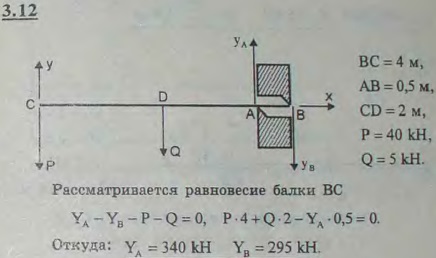

Однородная горизонтальная балка длины 4 м и веса 5 кН заложена в стену, толщина которой равна 0,5 м, так, что опирается на нее в точках A и B. Определить реакции в этих точках, если к свободному концу балки подвешен груз P веса 40 кН

Для просмотра изображения в полном размере нажмите на него
Однородная горизонтальная балка длины 4 м и веса 5 кН заложена в стену, толщина которой равна 0,5 м, так, что опирается на нее в точках A и B
Решение задачи 3.12
(Мещерский И.В.)
