Однородная горизонтальная балка соединена со стеной шарниром и подперта в точке, лежащей на расстоянии 160 см от стены. Длина балки 400 см, ее вес 320 Н. На расстояниях 120 см и 180 см от стены на балке лежат два груза веса 160 Н и 240 Н. Определить опорные реакции

Для просмотра изображения в полном размере нажмите на него
Однородная горизонтальная балка соединена со стеной шарниром и подперта в точке, лежащей на расстоянии 160 см от стены. Длина балки 400 см, ее

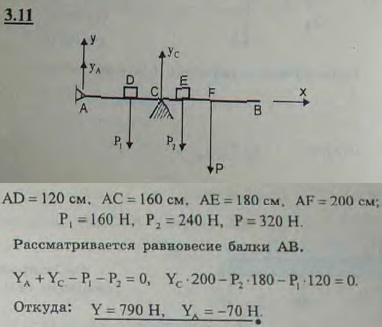

Решение задачи 3.11
(Мещерский И.В.)
<< Предыдущее Следующее >>
3.9. Конец A горизонтального стержня AB веса 20 Н и длины 5 м оттягивается кверху посредством перекинутой через блок веревки, на которой подвешен груз веса 10 Н. Конец B таким же образом оттягивается кверху посредством груза веса 20 Н. В точках C, D, E и F, отстоящих одна от другой и от точек A и B на 1 м, подвешены грузы веса соответственно 5, 10, 15 и 20 Н. В каком месте надо подпереть стержень, чтобы он оставался в равновесии? 3.10. К однородному стержню, длина которого 3 м, а вес 6 Н, подвешены 4 груза на равных расстояниях друг от друга, причем два крайних-на концах стержня. Первый груз слева весит 2 Н, каждый последующий тяжелее предыдущего на 1 Н. На каком расстоянии x от левого конца нужно подвесить стержень, чтобы он оставался горизонтальным? 3.12. Однородная горизонтальная балка длины 4 м и веса 5 кН заложена в стену, толщина которой равна 0,5 м, так, что опирается на нее в точках A и B. Определить реакции в этих точках, если к свободному концу балки подвешен груз P веса 40 кН 3.13. Горизонтальная балка заделана одним концом в стену, а на другом конце поддерживает подшипник вала. От веса вала, шкивов и подшипника балка испытывает вертикальную нагрузку Q, равную 1,2 кН. Пренебрегая весом балки и считая, что нагрузка Q действует на расстоянии a=0,75 м от стены, определить реакции заделки
