Конец A горизонтального стержня AB веса 20 Н и длины 5 м оттягивается кверху посредством перекинутой через блок веревки, на которой подвешен груз веса 10 Н. Конец B таким же образом оттягивается кверху посредством груза веса 20 Н. В точках C, D, E и F, отстоящих одна от другой и от точек A и B на 1 м, подвешены грузы веса соответственно 5, 10, 15 и 20 Н. В каком месте надо подпереть стержень, чтобы он оставался в равновесии?

Для просмотра изображения в полном размере нажмите на него

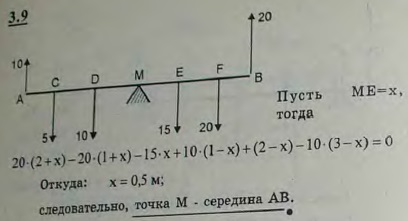

Конец A горизонтального стержня AB веса 20 Н и длины 5 м оттягивается кверху посредством перекинутой через блок веревки, на которой подвешен
Решение задачи 3.9
(Мещерский И.В.)
