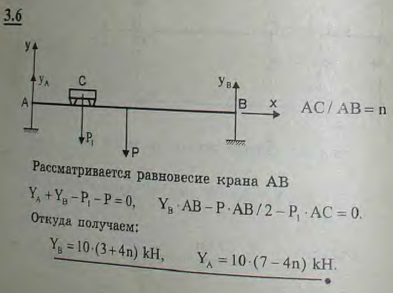

Определить силы давления мостового крана AB на рельсы в зависимости от положения тележки C, на которой укреплена лебедка. Положение тележки определить расстоянием ее середины от левого рельса в долях общей длины моста. Вес моста P=60 кН, вес тележки с поднимаемым грузом P1=40 кН

Для просмотра изображения в полном размере нажмите на него
Определить силы давления мостового крана AB на рельсы в зависимости от положения тележки C, на которой укреплена лебедка. Положение тележки определить
Решение задачи 3.6
(Мещерский И.В.)


<< Предыдущее Следующее >>
3.4. На горизонтальную балку, лежащую на двух опорах, расстояние между которыми равно 4 м, положены два груза, один C в 2 кН, другой D в 1 кН, так, что реакция опоры A в два раза больше реакции опоры B, если пренебречь весом балки. Расстояние CD между грузами равно 1 м. Каково расстояние x груза C от опоры A? 3.5. Трансмиссионный вал AB несет три шкива веса P1=3 кН, P2=5 кН, P3=2 кН. Размеры указаны на рисунке. Определить, на каком расстоянии x от подшипника B надо установить шкив веса P2, чтобы реакция подшипника A равнялась реакции подшипника B; весом вала пренебречь 3.7. Балка AB длины 10 м и веса 2 кН лежит на двух опорах C и D. Опора C отстоит от конца A на 2 м, опора D от конца B-на 3 м. Конец балки A оттягивается вертикально вверх посредством перекинутого через блок троса, на котором подвешен груз Q веса 3 кН. На расстоянии 3 м от конца A к балке подвешен груз P веса 8 кН. Определить реакции опор, пренебрегая трением на блоке 3.8. Горизонтальный стержень AB веса 100 Н может вращаться вокруг неподвижной оси шарнира A. Конец B оттягивается кверху посредством перекинутой через блок нити, на которой подвешена гиря веса P=150 Н. В точке, находящейся на расстоянии 20 см от конца B, подвешен груз Q веса 500 Н. Как велика длина x стержня AB, если он находится в равновесии?
