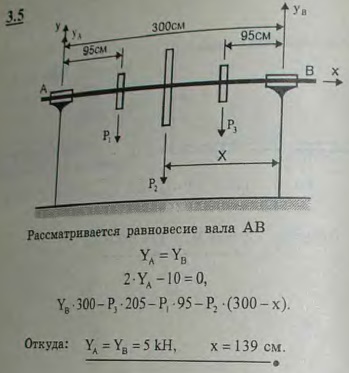

Трансмиссионный вал AB несет три шкива веса P1=3 кН, P2=5 кН, P3=2 кН. Размеры указаны на рисунке. Определить, на каком расстоянии x от подшипника B надо установить шкив веса P2, чтобы реакция подшипника A равнялась реакции подшипника B; весом вала пренебречь

Для просмотра изображения в полном размере нажмите на него
Трансмиссионный вал AB несет три шкива веса P1=3 кН, P2=5 кН, P3=2 кН. Размеры указаны на рисунке. Определить, на каком расстоянии x от подшипника

Решение задачи 3.5
(Мещерский И.В.)
<< Предыдущее Следующее >>
3.3. Однородный стержень AB, длина которого 1 м, а вес 20 Н, подвешен горизонтально на двух параллельных веревках AC и BD. К стержню в точке E на расстоянии AE=1/4 м подвешен груз P=120 Н. Определить натяжения веревок TC и TD 3.4. На горизонтальную балку, лежащую на двух опорах, расстояние между которыми равно 4 м, положены два груза, один C в 2 кН, другой D в 1 кН, так, что реакция опоры A в два раза больше реакции опоры B, если пренебречь весом балки. Расстояние CD между грузами равно 1 м. Каково расстояние x груза C от опоры A? 3.6. Определить силы давления мостового крана AB на рельсы в зависимости от положения тележки C, на которой укреплена лебедка. Положение тележки определить расстоянием ее середины от левого рельса в долях общей длины моста. Вес моста P=60 кН, вес тележки с поднимаемым грузом P1=40 кН 3.7. Балка AB длины 10 м и веса 2 кН лежит на двух опорах C и D. Опора C отстоит от конца A на 2 м, опора D от конца B-на 3 м. Конец балки A оттягивается вертикально вверх посредством перекинутого через блок троса, на котором подвешен груз Q веса 3 кН. На расстоянии 3 м от конца A к балке подвешен груз P веса 8 кН. Определить реакции опор, пренебрегая трением на блоке
