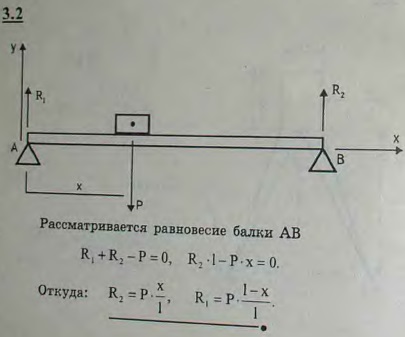

Определить вертикальные реакции опор горизонтальной балки пролета l, если груз P помещен на ней на расстоянии x от первой опоры

Для просмотра изображения в полном размере нажмите на него
Определить вертикальные реакции опор горизонтальной балки пролета l, если груз P помещен на ней на расстоянии x от первой опоры
Решение задачи 3.2
(Мещерский И.В.)
