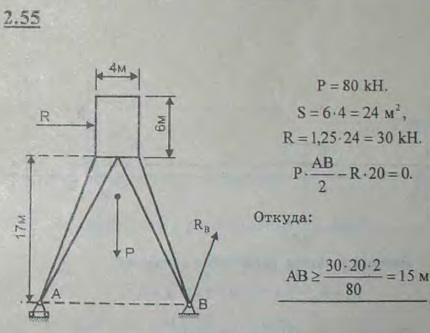

Водонапорная башня состоит из цилиндрического резервуара высоты 6 м и диаметра 4 м, укрепленного на четырех симметрично расположенных столбах, наклонных к горизонту; дно резервуара находится на высоте 17 м над уровнем опор; вес башни 80 кН, давление ветра рассчитывается на площадь проекции поверхности резервуара на плоскость, перпендикулярную направлению ветра, причем удельное давление ветра принимается равным 1,25 кПа. Определить необходимое расстояние AB между основаниями столбов. Расстояние AB должно быть рассчитано на опрокидывание давлением ветра при горизонтальном его направлении.

Для просмотра изображения в полном размере нажмите на него
Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него
Водонапорная башня состоит из цилиндрического резервуара высоты 6 м и диаметра 4 м, укрепленного на четырех симметрично расположенных столбах
Решение задачи 2.55
(Мещерский И.В.)


<< Предыдущее Следующее >>
2.53. Концевая цепь цепного моста заложена в каменное основание, имеющее форму прямоугольного параллелепипеда, среднее сечение которого есть ABDC. Стороны AB=AC=5 м, удельный вес кладки 25 кН/м3; цепь расположена на диагонали BC. Найти необходимую длину a третьей стороны параллелепипеда, если натяжение цепи T=1000 кН. Основание должно быть рассчитано на опрокидывание вокруг ребра D; при расчете пренебрегаем сопротивлением грунта 2.54. Земляная насыпь подпирается вертикальной каменной стеной AB. Найти необходимую толщину стены a, предполагая, что давление земли на стену направлено горизонтально, приложено на 1/3 ее высоты и равно 60 кН/м (на метр длины стены); удельный вес кладки 20 кН/м3. Стена должна быть рассчитана на опрокидывание вокруг ребра A. 3.1. Определить вертикальные реакции опор, на которые свободно оперта у своих концов горизонтальная балка длины l, нагруженная равномерно по p H на единицу длины. Вес балки считать включенным в равномерно распределенную нагрузку 3.2. Определить вертикальные реакции опор горизонтальной балки пролета l, если груз P помещен на ней на расстоянии x от первой опоры
