Концевая цепь цепного моста заложена в каменное основание, имеющее форму прямоугольного параллелепипеда, среднее сечение которого есть ABDC. Стороны AB=AC=5 м, удельный вес кладки 25 кН/м3; цепь расположена на диагонали BC. Найти необходимую длину a третьей стороны параллелепипеда, если натяжение цепи T=1000 кН. Основание должно быть рассчитано на опрокидывание вокруг ребра D; при расчете пренебрегаем сопротивлением грунта

Для просмотра изображения в полном размере нажмите на него

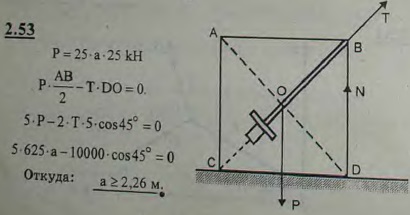

Концевая цепь цепного моста заложена в каменное основание, имеющее форму прямоугольного параллелепипеда, среднее сечение которого есть ABDC

Решение задачи 2.53
(Мещерский И.В.)
<< Предыдущее Следующее >>
2.51. Точка M притягивается тремя неподвижными центрами M1(x1,y1), M2(x2,y2) и M3(x3,y3) силами, пропорциональными расстояниям: F1=k1r1, F2=k2r2, F3=k3r3, где r1=MM1, r2=MM2, r3=MM3, а k1, k2, k3-коэффициенты пропорциональности. Определить координаты x, y точки M в положении равновесия 2.52. Однородная прямоугольная пластинка веса 50 Н подвешена так, что может свободно вращаться вокруг горизонтальной оси, проходящей вдоль одной из ее сторон. Равномерно дующий ветер удерживает ее в наклонном положении под углом 18° к вертикальной плоскости. Определить равнодействующую давлений, производимых ветром на пластинку перпендикулярно ее плоскости 2.54. Земляная насыпь подпирается вертикальной каменной стеной AB. Найти необходимую толщину стены a, предполагая, что давление земли на стену направлено горизонтально, приложено на 1/3 ее высоты и равно 60 кН/м (на метр длины стены); удельный вес кладки 20 кН/м3. Стена должна быть рассчитана на опрокидывание вокруг ребра A. 2.55. Водонапорная башня состоит из цилиндрического резервуара высоты 6 м и диаметра 4 м, укрепленного на четырех симметрично расположенных столбах, наклонных к горизонту; дно резервуара находится на высоте 17 м над уровнем опор; вес башни 80 кН, давление ветра рассчитывается на площадь проекции поверхности резервуара на плоскость, перпендикулярную направлению ветра, причем удельное давление ветра принимается равным 1,25 кПа. Определить необходимое расстояние AB между основаниями столбов. Расстояние AB должно быть рассчитано на опрокидывание давлением ветра при горизонтальном его направлении.
