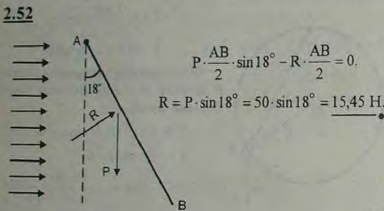

Однородная прямоугольная пластинка веса 50 Н подвешена так, что может свободно вращаться вокруг горизонтальной оси, проходящей вдоль одной из ее сторон. Равномерно дующий ветер удерживает ее в наклонном положении под углом 18° к вертикальной плоскости. Определить равнодействующую давлений, производимых ветром на пластинку перпендикулярно ее плоскости

Для просмотра изображения в полном размере нажмите на него

Решение задачи 2.52
(Мещерский И.В.)

<< Предыдущее

Следующее >>

2.50. На проволочной окружности ABC радиуса R, расположенной в вертикальной плоскости, помещено гладкое кольцо B, вес которого p; размерами кольца пренебречь. Кольцо посредством упругой нити AB соединено с наивысшей точкой A окружности. Определить угол φ в положении равновесия, зная, что сила натяжения нити T пропорциональна ее относительному удлинению, причем коэффициент пропорциональности равен k. Если через L и l обозначим длину нити соответственно в состоянии растянутом и нерастянутом, то T=k(L-l)/l

2.51. Точка M притягивается тремя неподвижными центрами M1(x1,y1), M2(x2,y2) и M3(x3,y3) силами, пропорциональными расстояниям: F1=k1r1, F2=k2r2, F3=k3r3, где r1=MM1, r2=MM2, r3=MM3, а k1, k2, k3-коэффициенты пропорциональности. Определить координаты x, y точки M в положении равновесия

2.53. Концевая цепь цепного моста заложена в каменное основание, имеющее форму прямоугольного параллелепипеда, среднее сечение которого есть ABDC. Стороны AB=AC=5 м, удельный вес кладки 25 кН/м3; цепь расположена на диагонали BC. Найти необходимую длину a третьей стороны параллелепипеда, если натяжение цепи T=1000 кН. Основание должно быть рассчитано на опрокидывание вокруг ребра D; при расчете пренебрегаем сопротивлением грунта

2.54. Земляная насыпь подпирается вертикальной каменной стеной AB. Найти необходимую толщину стены a, предполагая, что давление земли на стену направлено горизонтально, приложено на 1/3 ее высоты и равно 60 кН/м (на метр длины стены); удельный вес кладки 20 кН/м3. Стена должна быть рассчитана на опрокидывание вокруг ребра A.
