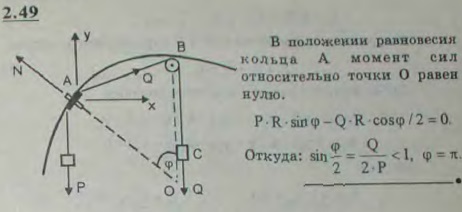

Гладкое кольцо A может скользить без трения по неподвижной проволоке, согнутой по окружности, расположенной в вертикальной плоскости. К кольцу подвешена гиря P и привязана веревка ABC, которая перекинута через неподвижный блок B, находящийся в высшей точке окружности; размерами блока пренебрегаем. В точке C подвешена гиря Q. Определить центральный угол φ дуги AB в положении равновесия, пренебрегая весом кольца и трением на блоке, и указать условие, при котором возможно равновесие
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 2.49
(Мещерский И.В.)
