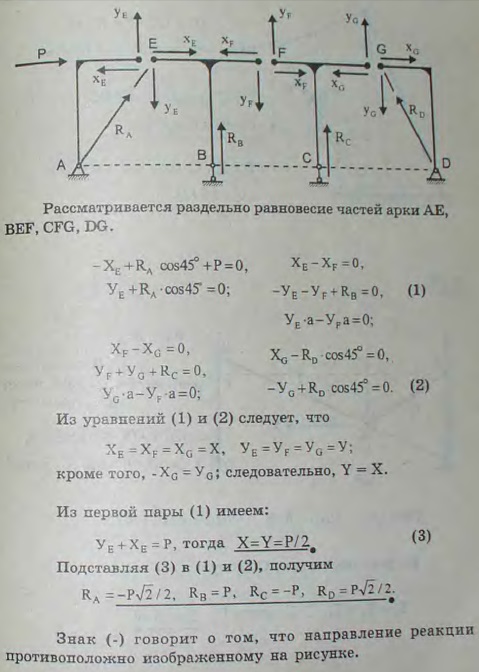

Дана система, состоящая из четырех арок, размеры которых указаны на рисунке. Определить реакции опор A, B, C и D, возникающие при действии горизонтальной силы P

Для просмотра изображения в полном размере нажмите на него
Дана система, состоящая из четырех арок, размеры которых указаны на рисунке. Определить реакции опор A, B, C и D, возникающие при действии горизонтальной

Решение задачи 2.43
(Мещерский И.В.)
<< Предыдущее Следующее >>
2.41. Прямолинейный однородный брус AB веса P и невесомый стержень BC с криволинейной осью произвольного очертания соединены шарнирно в точке B и так же соединены с опорами A и C, расположенными на одной горизонтали AC. Прямые AB и BC образуют с прямой AC углы α=45°. Определить реакции опор A и C 2.42. Наклонная балка AB, на конец которой действует сила P, серединой B1 опирается на ребро консоли балки CD. Определить опорные реакции, пренебрегая весом балок 2.44. Кран состоит из неподвижной башни AC и подвижной фермы BC, которая имеет шарнир C и удерживается тросом AB. Груз Q=40 кН висит на цепи, перекинутой через блок в точке B и идущей к вороту по прямой BC. Длина AC=BC. Определить, пренебрегая весом фермы и трением на блоке, натяжение T троса AB и силу P, сжимающую ферму по прямой BC, как функции угла ACB=φ 2.45. Блок C с грузом P=18 Н может скользить вдоль гибкого троса ACB, концы которого A и B прикреплены к стенам. Расстояние между стенами 4 м; длина троса 5 м. Определить натяжение троса при равновесии блока с грузом, пренебрегая весом троса и трением блока о трос. Натяжения частей троса AC и CB одинаковы; их величина может быть определена из подобия треугольника сил и равнобедренного треугольника, одна из боковых сторон которого есть прямая BCE, а основание лежит на вертикали BD
