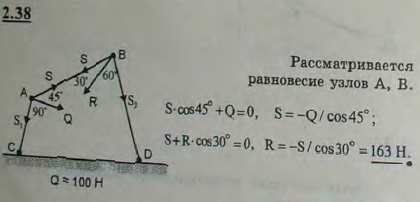

К шарниру A стержневого шарнирного четырехугольника ABDC, сторона CD которого закреплена, приложена сила Q=100 Н под углом BAQ=45°. Определить величину силы R, приложенной в шарнире B под углом ABR=30° таким образом, чтобы четырехугольник ABDC был в равновесии, если углы CAQ=90°, DBR=60°

Для просмотра изображения в полном размере нажмите на него
К шарниру A стержневого шарнирного четырехугольника ABDC, сторона CD которого закреплена, приложена сила Q=100 Н под углом BAQ=45°. Определить

Решение задачи 2.38
(Мещерский И.В.)
