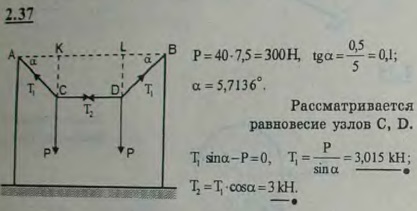

Два трамвайных провода подвешены к поперечным проволочным канатам, из которых каждый прикреплен к двум столбам. Столбы расставлены вдоль пути на расстоянии 40 м друг от друга. Для каждого поперечного каната расстояния AK=KL=LB=5 м; KC=LD=0,5 м. Пренебрегая весом проволочного каната, найти натяжения T1, T2 и T3 в частях его AC, CD и DB, если вес 1 м провода равен 7,5 Н

Для просмотра изображения в полном размере нажмите на него
Два трамвайных провода подвешены к поперечным проволочным канатам, из которых каждый прикреплен к двум столбам. Столбы расставлены вдоль пути
Решение задачи 2.37
(Мещерский И.В.)
