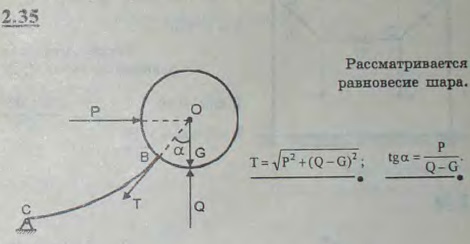

Воздушный шар, вес которого равен G, удерживается в равновесии тросом BC. На шар действуют подъемная сила Q и горизонтальная сила давления ветра, равная P. Определить натяжение троса в точке B и угол α

Для просмотра изображения в полном размере нажмите на него
Воздушный шар, вес которого равен G, удерживается в равновесии тросом BC. На шар действуют подъемная сила Q и горизонтальная сила давления ветра

Решение задачи 2.35
(Мещерский И.В.)
