В двигателе внутреннего сгорания площадь поршня равна 0,02 м2, длина шатуна AB=30 см, длина кривошипа BC=6 см. Давление газа в данный момент над поршнем равно P1=1000 кПа, под поршнем P2=200 кПа. Найти силу T, действующую со стороны шатуна AB на кривошип BC, вызванную перепадом давлений газа, если угол ABC=90°. Трением между поршнем и цилиндром пренебречь

Для просмотра изображения в полном размере нажмите на него

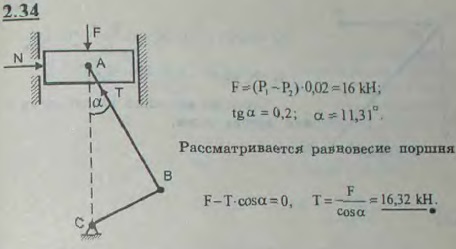

В двигателе внутреннего сгорания площадь поршня равна 0,02 м^2, длина шатуна AB=30 см, длина кривошипа BC=6 см. Давление газа в данный момент
Решение задачи 2.34
(Мещерский И.В.)
